de ce să alegeți micropompa noastră de aer cu debit mare?
Suporturi Pinmotormicropompa de aer personalizatasoluții bazate pe spațiul dispozitivului, direcția tubulaturii, potrivirea tensiunii,
metoda de montare și cerințele ciclului de lucru.
1. Capete de pompă duble → Ieșire de aer mai puternică
Motorul antrenează camerele cu diafragmă din ambele capete de pompă pentru a aspira și evacua aerul. Cu mai multe camere de lucru decât o singură-pompă cu cap, oferă un flux de aer mai puternic pentru umflare rapidă, alimentare continuă cu aer și răspuns mai rapid al aerului.
2. Mișcarea diafragmei → Calea aerului curat
Diafragma se mișcă înainte și înapoi pentru a modifica volumul camerei și pentru a completa admisia și evacuarea aerului. Deoarece aerul nu trece printr-o structură lubrifiată cu ulei-, calea aerului rămâne mai curată și necesită mai puțină întreținere.
3. Design de tuburi externe → Integrare personalizată mai ușoară
Pompa se conectează cu tuburi, supape, camere sigilate, airbag-uri, module de fixare sau plăci de control. Calea aerului poate fi aranjată în funcție de structura dispozitivului, făcându-l potrivit pentru instrumente de testare a scurgerilor, module de prelevare a probelor de gaz, dispozitive pneumatice și echipamente mici de automatizare.
Parametri cheie pentru ieșire mare de aer
| Model de produs |
555-XA Micropompa de aer cu debit mare |
|||||
| Tensiune nominală | DC 3V |
DC 9V
|
DC 12V | DC 24V | ||
| Curent nominal |
Mai mic sau egal cu 2000mA
|
Mai mic sau egal cu 1300mA
|
Mai mic sau egal cu 1000mA
|
Mai mic sau egal cu 500mA | ||
| rezistenţă |
12 W
|
12 W
|
12 W
|
12 W
|
||
| diametrul exterior al supapei de aer |
Ø6,5 mm
|
|||||
| Debit de vid (fără sarcină) |
20-30 LPM
|
|||||
|
Vacuum maxim |
Mai mare sau egal cu 100 Kpa (750 mmHg)
|
|||||
| nivelul de zgomot |
Mai mică sau egală cu 60 db (la 30 cm distanță) |
|||||
| Test de viață | Mai mare sau egal cu 50.000 de ori (ACTIVAT timp de 10 secunde, OFF timp de 5 secunde) | |||||
| greutate | 345g | |||||
Ieșirea reală se poate modifica în funcție de lungimea tubului, rezistența supapei, volumul camerei, structura de etanșare și logica de control. Se recomandă testarea eșantionului pe calea completă a aerului înainte de producția în vrac.
Contactați vânzările Pinmotor Engineering
Aplicații în sistemele de aer personalizate
Utilizări tipice în echipamente-aerisite

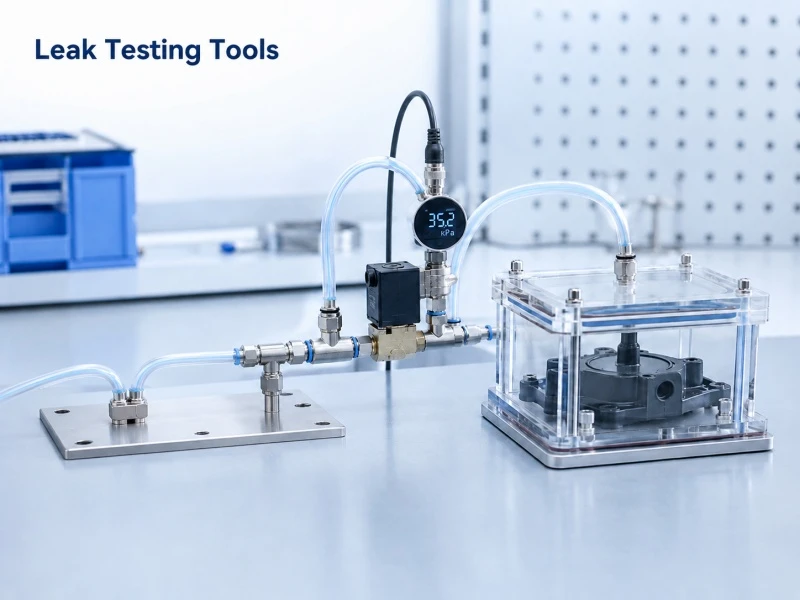

Instrumente de testare a scurgerilor
Structura dublă-capetelor ajută piesele sigilate sau camerele de testare să ajungă mai repede la condiția de aer necesară. După conectarea tuburilor, supapelor și senzorilor de presiune, sistemul poate răspunde mai clar la modificările mici ale scurgerilor.
Module de prelevare a probelor de gaze
Structura diafragmei deplasează aerul prin tuburi, filtre și camere de colectare fără o cale de aer lubrifiat cu ulei-. Acest lucru este util pentru modulele de eșantionare care necesită o mișcare mai curată a aerului și o întreținere de rutină mai ușoară.
Corpuri pneumatice
Pompa poate funcționa cu airbag-uri, piese de prindere, cavități sigilate sau module mici de acţionare. Conexiunea sa externă a tubului permite ca traseul de aer să fie aranjat în jurul unor dispoziții non-standard ale dispozitivului de fixare și al spațiului intern limitat.
Întrebări frecvente înainte de a comanda
Î: Această pompă poate fi utilizată pentru echipamente de testare a scurgerilor?
A: Da. Poate furniza aer camerelor sigilate sau dispozitivelor de testare. Când este utilizat cu supape și senzori de presiune, ajută sistemul să identifice schimbările de presiune în timpul verificărilor de scurgere.
Î: De ce să alegeți o pompă de aer cu dublă-capete?
R: O structură dublă-capetelor permite mai multă mișcare a aerului în fiecare ciclu de lucru, ceea ce este util pentru sistemele care au nevoie de un răspuns mai rapid al aerului sau un flux de aer mai puternic decât o singură-pompă de cap.
Î: Ce afectează fluxul de aer real din dispozitivul meu?
R: Lungimea tubului, diametrul tubului, rezistența supapei, structura filtrului, dimensiunea camerei, starea de etanșare și ciclul de funcționare pot afecta ieșirea finală.
Î: Poate funcționa cu senzori și plăci de control?
A: Da. Poate fi conectat la senzori de presiune, supape, tuburi și plăci de control pentru a construi un traseu complet al aerului pentru testare, eșantionare sau aplicații de fixare.
Documente de calitate pentru proiecte OEM
Certificatul nostru
Sistemul de calitate IATF 16949
ISO 9001 Managementul producției
Certificat de sistem de management de mediu
Aceste documente îi ajută pe clienți să confirme capacitatea fabricii, conformitatea produsului și controlul calității înainte de testarea probelor sau comenzile în bloc. Pinmotor poate furniza, de asemenea, fișiere de certificare aferente în funcție de nevoile proiectului.
